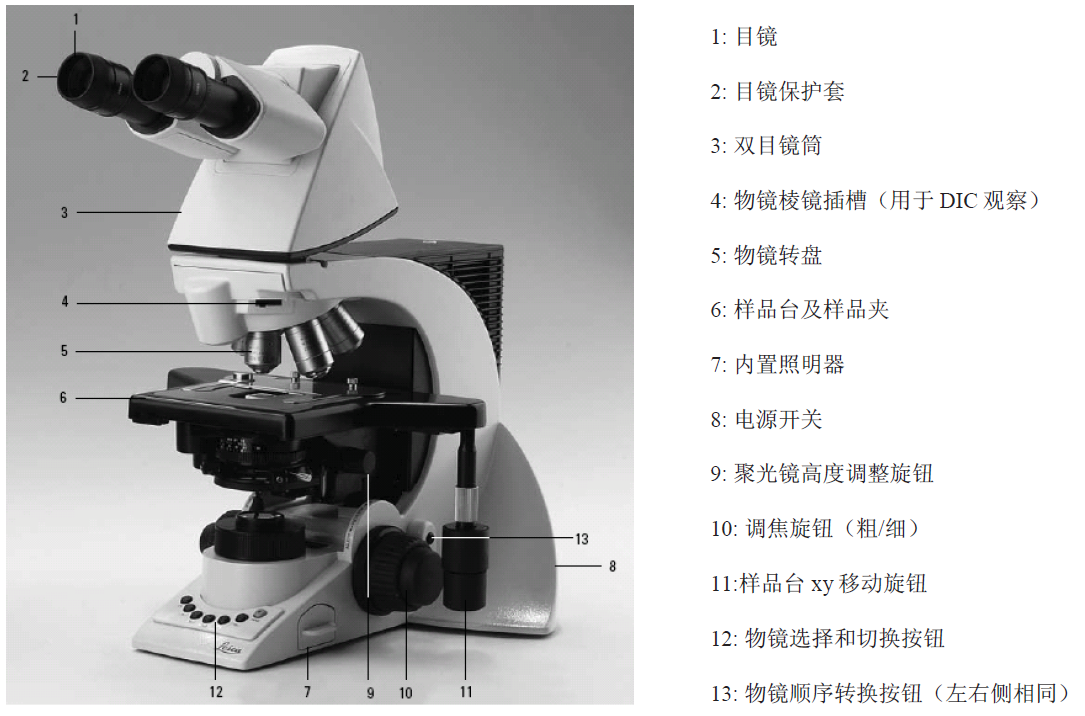

正置荧光显微镜

生产厂家：徕卡显微系统（上海）有限公司

型号：Leica / DM3000 LED

放置房间：开福校区飞凡楼肿瘤研究所319

主要规格及技术指标

紫外，蓝色，绿色荧光滤块，适用于DAPI、GFP、CY3等染料，最高2070万像素高分辨率荧光相机，5x，10x，20x，40x，100x物镜

基本操作

1. 启动显微镜

利用“on/off”开关接通显微镜电源

2. 按前控制面板上相应的物镜键,旋入物镜。如果显微镜安装有自动化聚光器,聚光器头部会根据物镜放大倍数会自动地进入或退出。对于物镜放大倍数小于10x的,聚光器顶镜处于退出状态。

3. 将标本插入到载物台样品夹中。

4. 利用调焦操纵轮聚焦样品。

5. 利用亮度控制器设置光线强度. 对于Leica DM3000,光线强度在物镜更换以后会自动记忆前一次的设置,再次换回该物镜时,光强会回复到前面记忆的设置。

6. 孔径光圈决定显微镜图像的分辩率、视野深度。理论上当物镜光圈和聚光器光圈大致相同时能得到最好的分辩率。孔径光圈根据观察者对图像的主观感觉进行设置,刻度盘上的刻度只是用于可重复设置并不代表绝对的光圈值。

聚光器上的色标应对应于物镜的彩色环。当更换物镜时,通过设置孔径光圈的相配色标与物镜上的色环相一致,可以得到一个合适的孔径光圈（相当于物镜侧光圈的2/3）请注意：孔径光圈不是用于设置图像亮度的。只有旋转亮度调整旋钮或中性密度滤光片才能用于此目的。

7. 视野光圈是为了使所有成象不需要的光远离样品以得到更好的图像。因此,该光圈只打开到足以照亮要观察或摄影的物体视野。放大倍数的变化要与视野光圈相配。

8. 调节瞳距，调节目镜的观察距离以使两眼都能看到一个合适的全部图像。

9. 调节观察角，针对人类工程学镜筒, 观察角可以通过倾斜双筒观测镜来调节。

10. 视力问题矫正，先用右眼, 通过右目镜观察样本,通过调焦载物台对标本进行清晰聚焦。然后, 用左眼观察同一个标本并调整左目镜筒直到物体能清晰聚焦。

功能键操作

前控制面板有六个用于直接选择物镜的黑色键。带有相应物镜放大倍数的黏性标签贴在物镜键的下面。用于物镜1的物镜键, 通常也是带有最低的放大倍数的物镜,它位于最左侧。最右侧的灰色切换键用于切换模式。

标准模式

切换键关闭。当前的物镜指示键显示绿色。按压物镜指示键,相应的物镜就会进入,侧面功能键可用于连续地旋入物镜, 按压上面或下面的键可以顺时针方向或反时针方向旋转物镜旋转盘。在基座右侧和左侧的键的功能配置完全一致。

反复切换模式

在标准模式的基础上, 简短的按一下切换键就可以切换到反复切换模式。反复切换键此时显示绿色。预先记住的放大倍数中较低的会被选中且相应的键显示绿色。第二记住的物镜的键显示淡黄。

现在可以使用侧面功能键来在两个物镜之间反复切换。在这种情况下,按侧面功能键中的哪个都有同样作用。当转换为另一个物镜时,色彩显示也会变化使得当前使用的物镜始终显示绿色且另外一个物镜显示淡黄色。

再次按下切换键可以返回标准模式。

如果物镜键中的一个被按下,标准模式也会启用。相应的物镜随后会旋入。

Teach.in (设定) 模式

按住切换键 (“toggle key”)不放。所有的键都不亮了。

当按住切换键不放时, 通过按下要用于toggle模式的两个物镜相应的键来选定想要用于该模式的物镜。这两个键就会显示黄色。松开切换键。Toggle模式就被启动了。带有低放大倍数的物镜旋入且相应键显示绿色。第二个物镜相应的键接着显示淡黄色。

当前设置被保留下来直到teach-in模式再次被起动。
